高温高压加氢压力丈量点解决计划
高温高压加氢压力丈量点解决计划
业绩案例
1.测点工艺
石油炼化加氢精制工艺是指在一定温度、压力、氢油比和空速条件下 ，质料油、氢气在反应器内加氢精制催化剂的作用下 ，把油品中所含的硫、氮、氧等非烃类化合物转化成为响应的烃类及易于除去的硫化氢、氨和水 ，以提高油品品质 。
在加氢精制工艺流程中 ，高温、高压、加氢的压力丈量点较多 ，并且处于易燃易爆情形 ，工况严苛 。
2.测点变送器应用难点
（1）易燃易爆情形 ，关于变送器的防爆要求较高；
（2）高温350℃ ，变送器各部件需要在遭受高温的情形下 ，正常丈量压力；
（3）高压17MPa ，对变送器的耐压、气密性提出高要求；
（4）压力丈量点是高温高压下加氢催化反应 ，氢离子在该情形下活性很是强并且氢离子很小 ，因此变送器的金属膜片很容易被氢离子渗透 。渗透爆发后 ，金属膜片会氢脆 ，并且氢离子渗透进入膜片内部后会形成气体造成膜片鼓包 ，变送器的压力丈量功效也会失效 。由于 ，高温高压加氢工况下 ，解决膜片氢渗是一个难点 。
3.PDS压力变送器应用案例
??中国石油大港石化公司 ，220万吨柴油加氢项目 ，350℃高温且17MPa高压工况 。

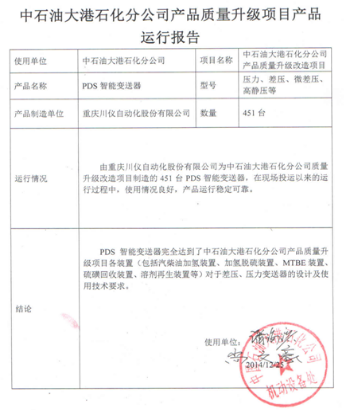

4.PDS压力变送器现场运行报告
?
- 案例附件
